允许从3.3V 电源环境传输到5V 。同样反向传输也是允许的。
由于现在的TI的mcu芯片都是3.3v CMOS电平，要兼容之前老款的IPM的输入信号还是5VTTL电平。

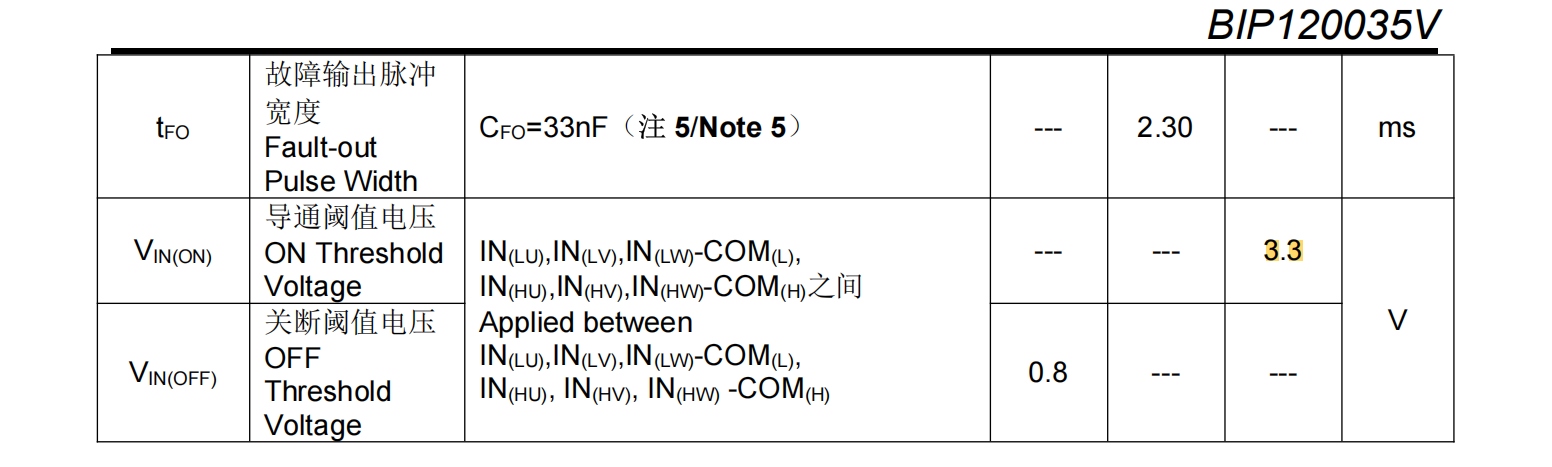

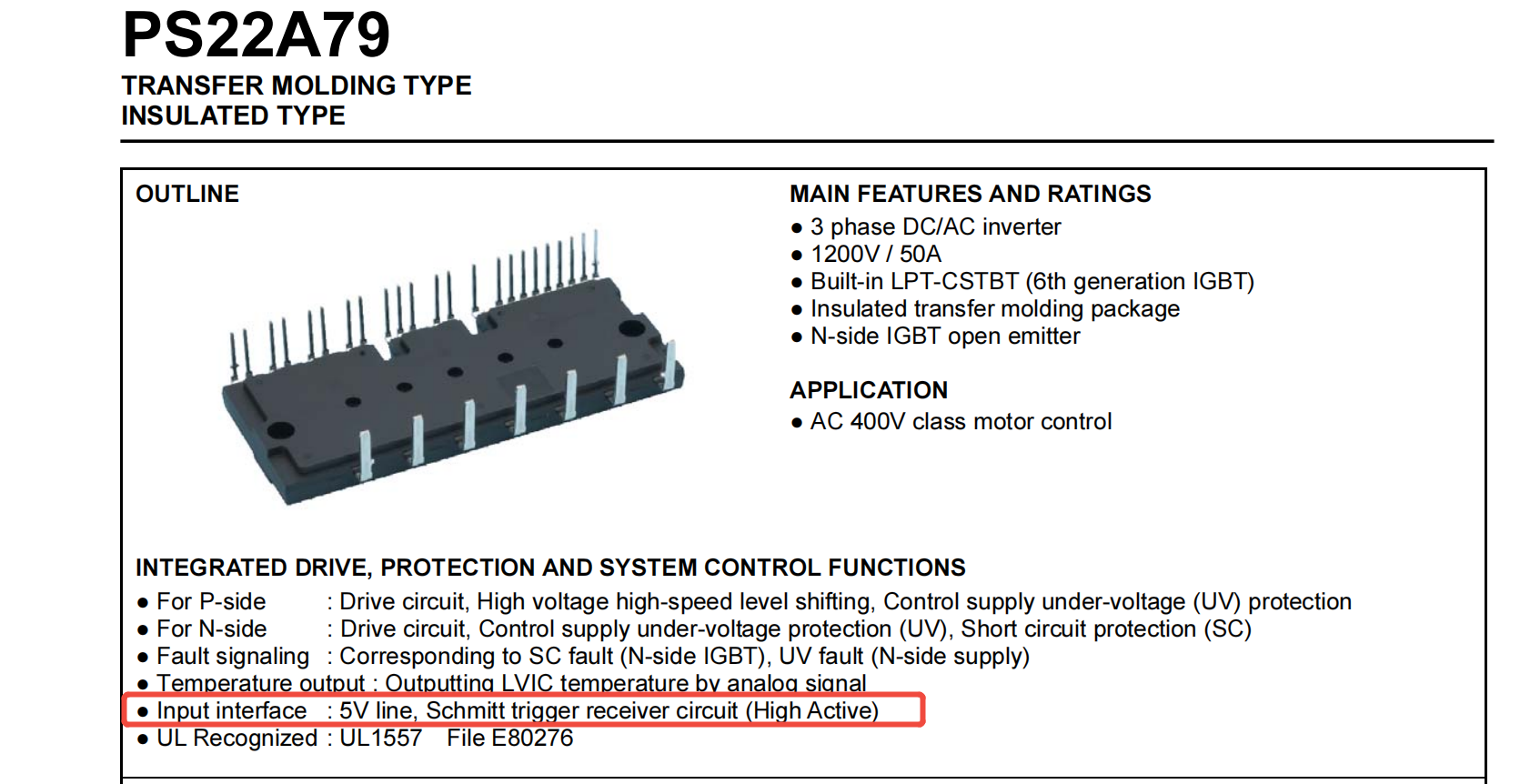

三菱PS22A79，比亚迪BIP120035V IPM的导通电压需要大于3.3V.

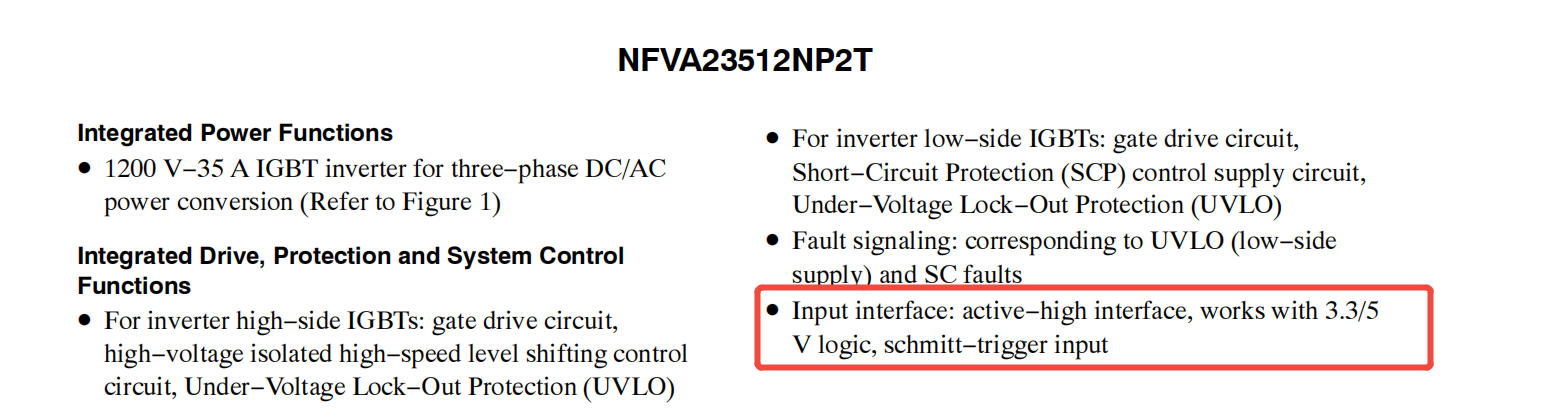

如果直接用TI的MCU驱动，就驱动不了。然而最新的英飞凌IPM就兼容CMOS3.3V电平输入。

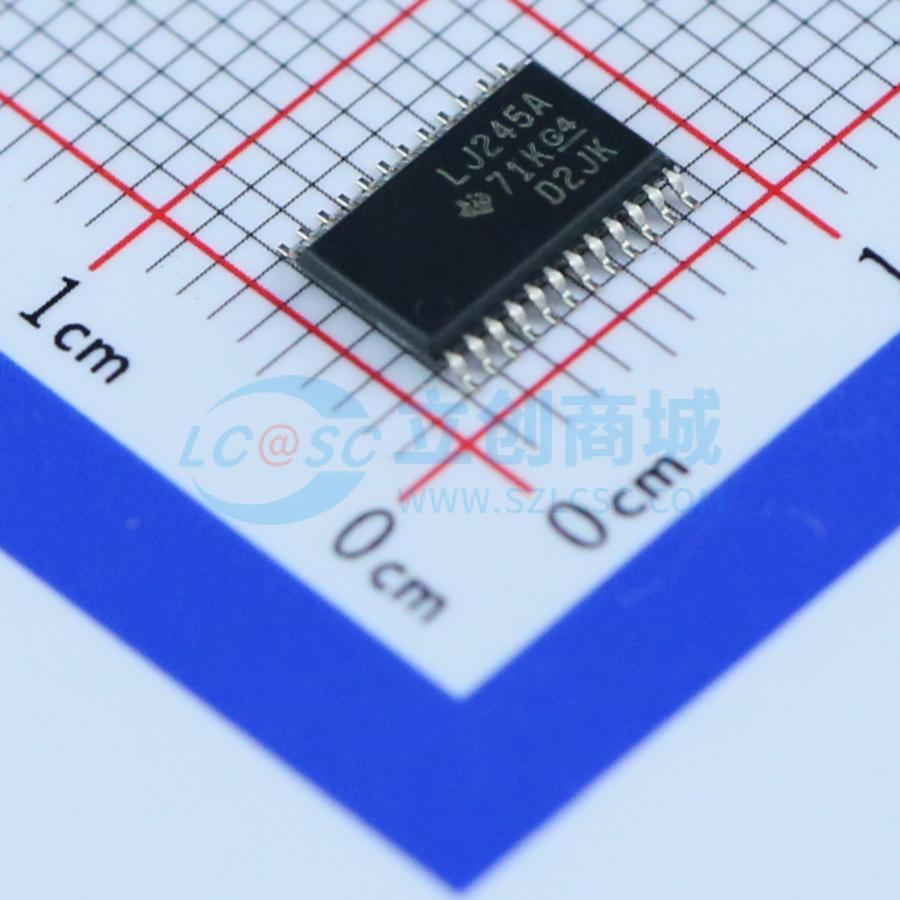

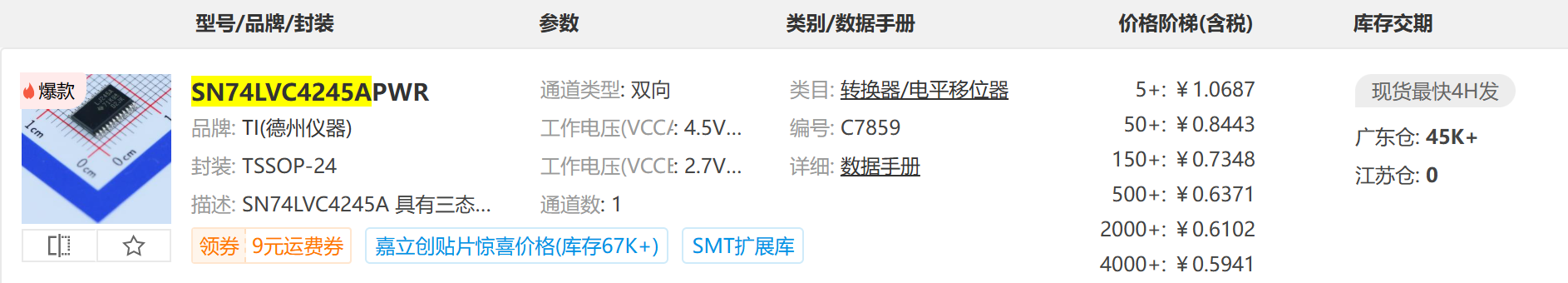

为了兼容5V输入，所以需要引入3.3v转5v芯片。TI(德州仪器) SN74LVC4245APWR

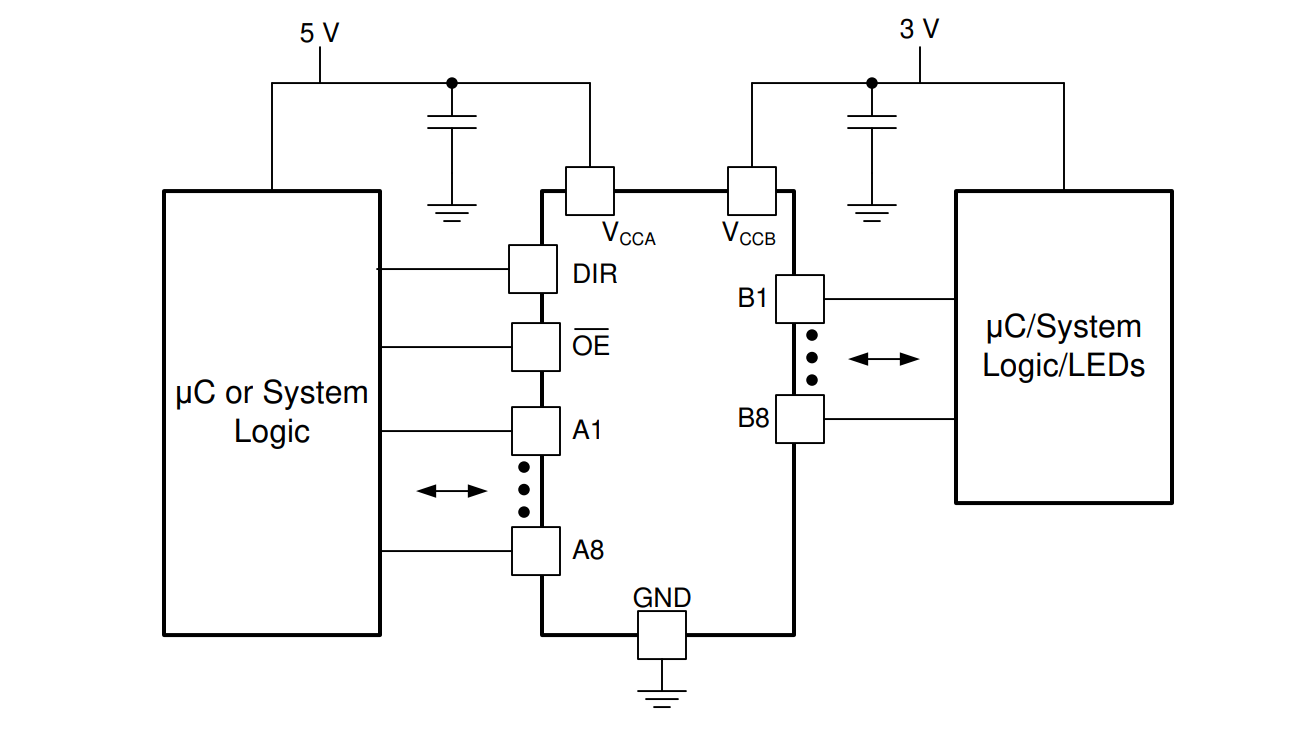

应用电路图
SN74LVC4245A：
- 双电源轨设计：
- A端口（VCCA）电源轨设置为5V。
- B端口（VCCB）电源轨设置为3.3V。
这种设计允许数据在两个不同电压电平的系统之间无缝传输，无需担心电平不匹配导致的数据损坏或器件损坏。
- 方向控制（DIR）：
- DIR输入端用于控制数据传输的方向。
- 当DIR为高电平时，数据从A总线传输到B总线。
- 当DIR为低电平时，数据从B总线传输到A总线。
这使得SN74LVC4245A能够灵活地适应不同的数据传输需求。
- 输出启用（OE）：
- OE输入端用于禁用或启用设备。
- 当OE为低电平时，收发器被禁用，输出端呈现高阻态，有效地隔离了总线，防止数据泄露或干扰。
- 当OE为高电平时，收发器被启用，数据可以正常传输。
- 异步通信：
- SN74LVC4245A设计用于数据总线之间的异步通信，这意味着它不需要时钟信号来同步数据传输。
- 这使得它在许多简单的数据交换应用中非常有用，特别是在那些不需要严格时序控制的情况下。
- 应用场景：
- 嵌入式系统之间的通信。
- 微控制器与外部设备之间的接口。
- 任何需要将数据在不同电压电平的系统之间传输的场景。
- 注意事项：
- 在使用SN74LVC4245A时，应确保VCCA和VCCB的电压设置正确，以避免损坏器件。
- 在方向切换时，应确保数据传输的稳定性，以避免数据丢失或错误。
- OE引脚应正确控制，以避免不必要的总线干扰。
总之，SN74LVC4245A是一款功能强大的8位非反相总线收发器，适用于在不同电压电平的系统之间进行数据通信。其灵活的方向控制和输出启用功能使其成为许多嵌入式系统和微控制器应用的理想选择。
